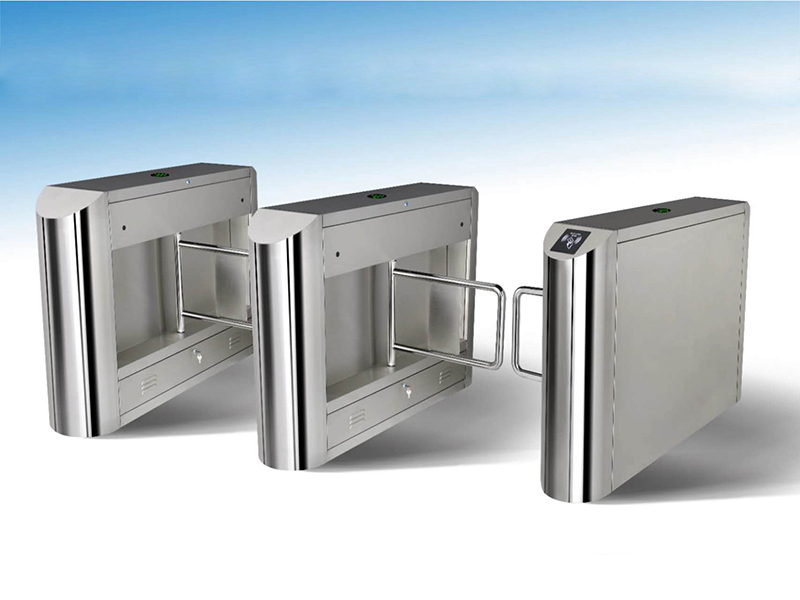

一、控制板性能与参数
A、采用STC的处理器:结合工业PLC控制标准:MCU电路全隔离,抗干扰能力提高;
B、输入输出采用高速光耦隔离:输入IO刷新设置为20mS,防止干扰信号侵入;
C、MCU电源经三级处理:1500V隔离标准;确保隔离后MCU工作可靠安全;
D、备有RS232通信接口。标准MODBUS通讯协议,最高115200bit/S;
E、设置RUN/STOP开关,以及CPU运行监控功能。出现异常时ERROR灯会亮;
F、摆闸/翼闸两种设备控制板通用:更改参数对应不同类型控制功能。
1)供电电压:220VAC:50Hz 功率:<60W
2)使用环境:温度 -20℃-80℃,湿度:90%:不结露
3)开关门速度:2.5秒 读卡信号:常开无源接点信号
4)设备尺寸:长宽高1200 mm×280 mm×980mm
二、工作原理
设备接通电源:机器自检完成后进入工作状态。自检过程中,若有两个以上的限位开关同时有效则报警,并给出错误码。若两个反射式光电开关中有一个或两个被档上则报警。
行人从入口刷卡后,(刷卡信号为12V电平信号或大于20ms的12V脉冲信号)闸门朝进向方向自动打开,等待行人通过闸道:行人进入通道时红外光电传感器会检测到,并对行人的行进状态进行检测。行人走出通道后,设定的延时关门时间到闸门自动关闭,同时输出一个计数器信号。
行人从出口刷卡后,闸门朝出向方向自动打开,等待行人通过闸道。行人进入通道时红外光电传感器会检测到,并对行人的行状走态进行检测,行人走出通道后,设定的延时关门时间到闸门自动关闭。(此延时的时间值由系统里#5里的参数指定)同时输出一个计数器信号。(计数信号输出的形式由#2参数指定)
当出现下述情况时系统会报警(报警状态消除后,声光报警停止):
(1)行人未刷卡从入口或出口进入通道;
(2)行人刷卡后连续进入两人或两人以上;
(3)进向刷卡后行人从出向进入;
(4)出向刷卡后行人从进向进入;
(5)行人翻越闸门;
如果在设定的时间内,行人没有通过闸道,将自动关闭通道;
此过程的时间由#4里的参数作为时延时关闭的时间;单位是秒;
