一、控制板性能与参数

A、采用STC的处理器：结合工业PLC控制标准：MCU电路全隔离，抗干扰能力提高；

B、输入输出采用高速光耦隔离：输入IO刷新设置为20mS，防止干扰信号侵入；

C、MCU电源经三级处理：1500V隔离标准；确保隔离后MCU工作可靠安全；

D、备有RS232通信接口。标准MODBUS通讯协议，最高115200bit/S；

E、设置RUN/STOP开关，以及CPU运行监控功能。出现异常时ERROR灯会亮；

F、摆闸/翼闸两种设备控制板通用：更改参数对应不同类型控制功能。

1）供电电压：220VAC：50Hz      功率：<60W

2）使用环境：温度 -20℃-80℃，湿度：90%：不结露

3）开关门速度：2.5秒  读卡信号：常开无源接点信号

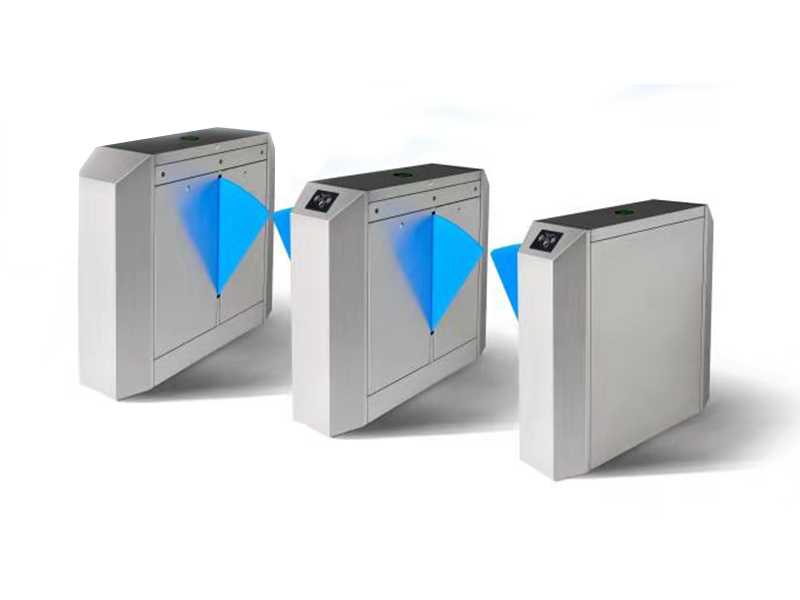

4）设备尺寸：长宽高1200 mm×280 mm×980mm

二、工作原理

   设备接通电源：机器自检完成后进入工作状态。自检过程中，若有两个以上的限位开关同时有效则报警，并给出错误码。若两个反射式光电开关中有一个或两个被档上则报警。

行人从入口刷卡后，（刷卡信号为12V电平信号或大于20ms的12V脉冲信号）闸门朝进向方向自动打开，等待行人通过闸道：行人进入通道时红外光电传感器会检测到，并对行人的行进状态进行检测。行人走出通道后，设定的延时关门时间到闸门自动关闭，同时输出一个计数器信号。

    行人从出口刷卡后，闸门朝出向方向自动打开，等待行人通过闸道。行人进入通道时红外光电传感器会检测到，并对行人的行状走态进行检测，行人走出通道后，设定的延时关门时间到闸门自动关闭。（此延时的时间值由系统里#5里的参数指定）同时输出一个计数器信号。（计数信号输出的形式由#2参数指定）

当出现下述情况时系统会报警（报警状态消除后，声光报警停止）：

（1）行人未刷卡从入口或出口进入通道；

（2）行人刷卡后连续进入两人或两人以上；

（3）进向刷卡后行人从出向进入；

（4）出向刷卡后行人从进向进入；

（5）行人翻越闸门；

 如果在设定的时间内，行人没有通过闸道，将自动关闭通道；

 此过程的时间由#4里的参数作为时延时关闭的时间；单位是秒；
